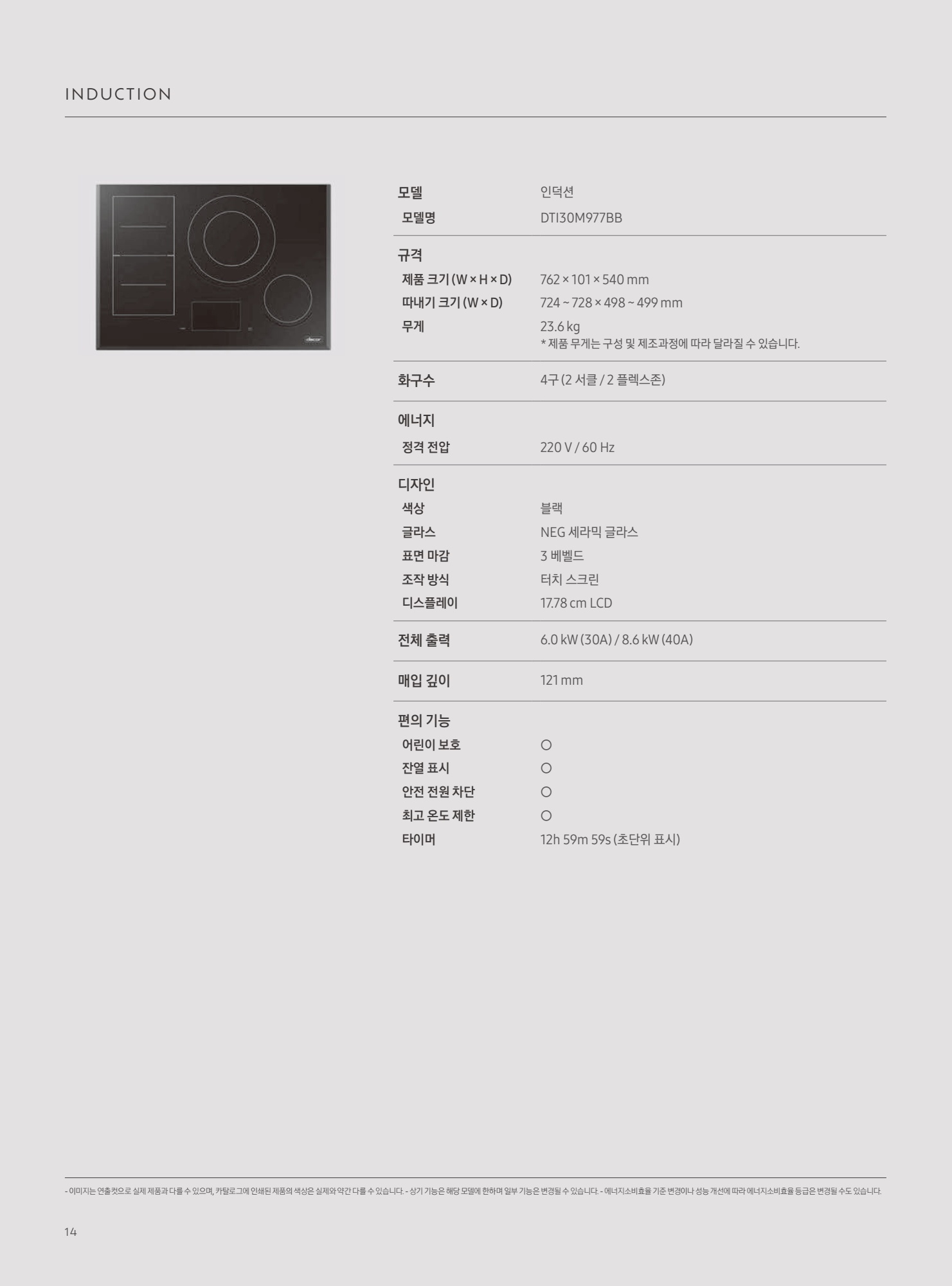

78페이지 내용 : 모델 인덕션 모델명 DTI30M977BB 규격 제품 크기 W × H × D 762 × 101 × 540 mm 따내기 크기 W × D 724 728 × 498 499 mm 무게 23.6 kg * 제품 무게는 구성 및 제조과정에 따라 달라질 수 있습니다. 화구수 4구 2 서클 / 2 플렉스존 에너지 정격 전압 220 V / 60 Hz 디자인 색상 블랙 글라스 NEG 세라믹 글라스 표면 마감 3 베벨드 조작 방식 터치 스크린 디스플레이 17.78 cm LCD 전체 출력 6.0 kW 30A / 8.6 kW 40A 매입 깊이 121 mm 편의 기능 어린이 보호 ○ 잔열 표시 ○ 안전 전원 차단 ○ 최고 온도 제한 ○ 타이머 12h 59m 59s 초단위 표시 INDUCTION 14 이미지는 연출컷으로 실제 제품과 다를 수 있으며, 카탈로그에 인쇄된 제품의 색상은 실제와 약간 다를 수 있습니다. 상기 기능은 해당 모델에 한하며 일부 기능은 변경될 수 있습니다. 에너지소비효율 기준 변경이나 성능 개선에 따라 에너지소비효율 등급은 변경될 수도있습니다.

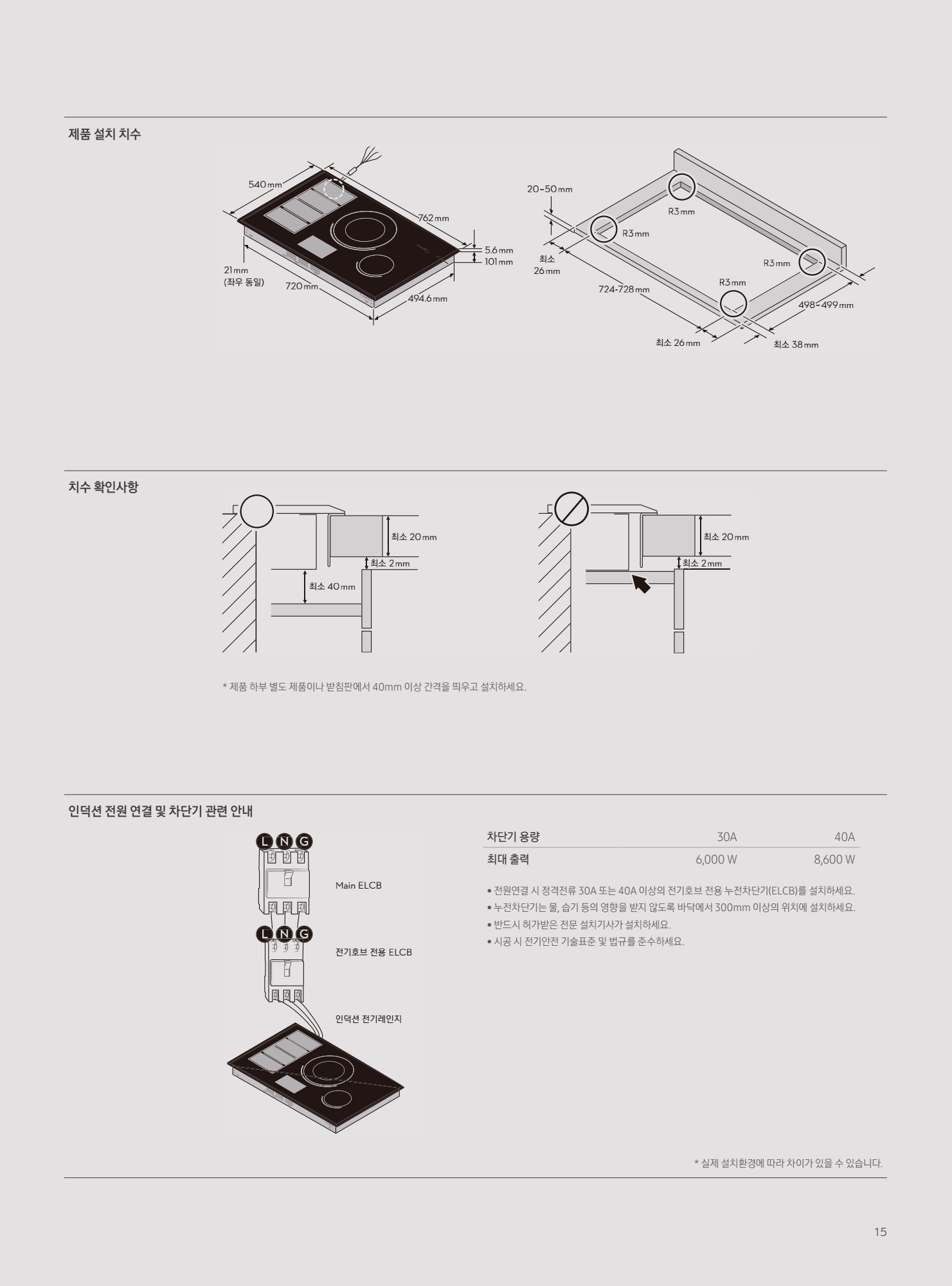

79페이지 내용 : 제품 설치 치수 R 498 724-728 21 101 762 720 494.6 540 20–50mm 최소 26mm 최소 38mm 38mm R3mm R3mm R3mm 3mm R3mm R3mm –499mm mm 최소 mm 26mm 좌우 동일 5.6mm mm mm mm mm mm 치수 확인사항 최소 20mm 최소 2mm 최소 40mm 최소 20mm 최소 2mm * 제품 하부 별도 제품이나 받침판에서 40mm 이상 간격을 띄우고 설치하세요. 인덕션 전원 연결 및 차단기 관련 안내 L N G L N G Main ELCB 전기호브 전용 ELCB 인덕션 전기레인지 • 전원연결 시 정격전류 30A 또는 40A 이상의 전기호브 전용 누전차단기 ELCB 를 설치하세요. • 누전차단기는 물, 습기 등의 영향을 받지 않도록 바닥에서 300mm 이상의 위치에 설치하세요. • 반드시 허가받은 전문 설치기사가 설치하세요. • 시공 시 전기안전 기술표준 및 법규를 준수하세요. 차단기 용량 30A 40A 최대 출력 6,000 W 8,600 W * 실제 설치환경에 따라 차이가 있을 수 있습니다.15
