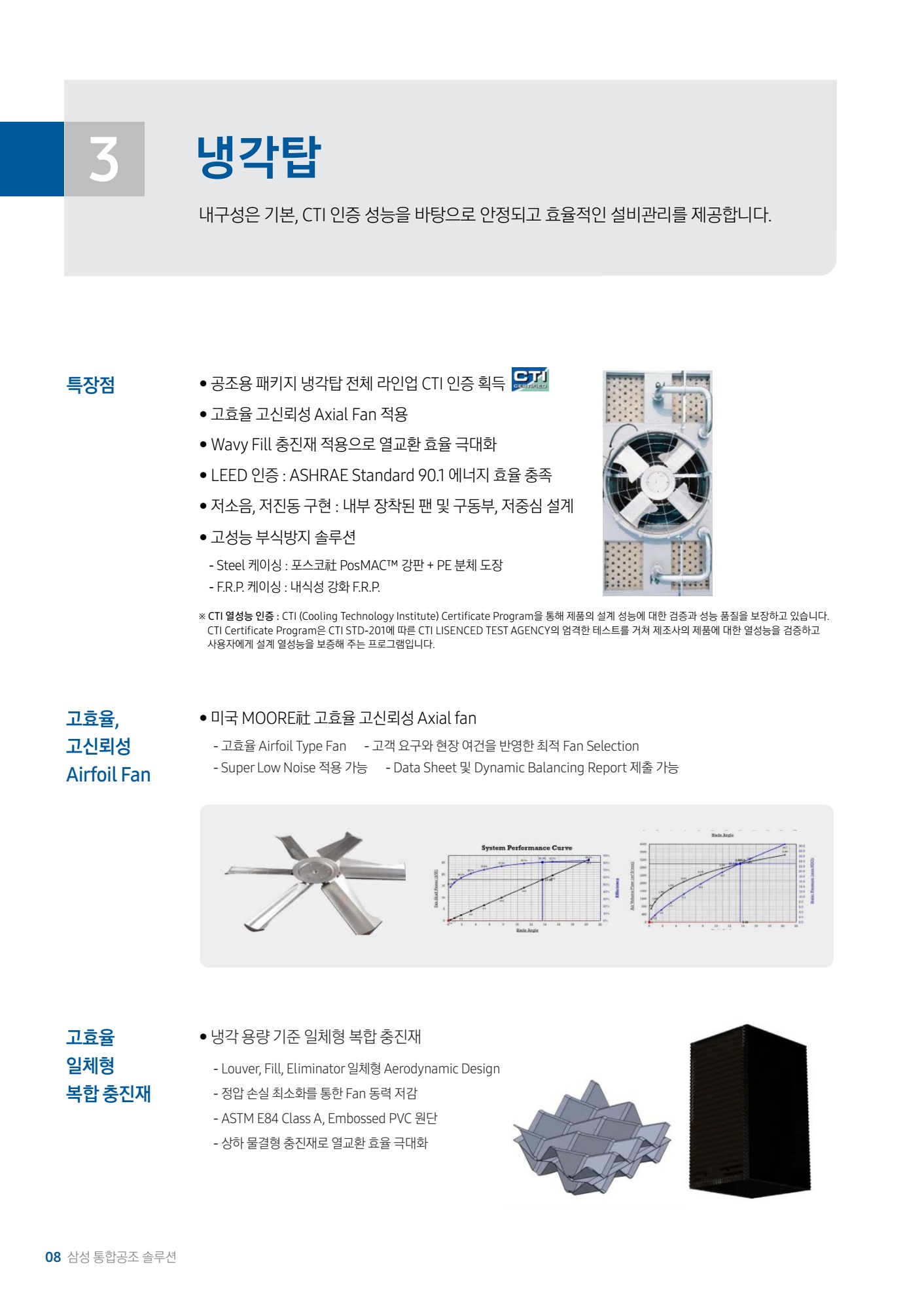

8페이지 내용 : 08 삼성 통합공조 솔루션 ● 공조용 패키지 냉각탑 전체 라인업 CTI 인증 획득 ● 고효율 고신뢰성 Axial Fan 적용 ● Wavy Fill 충진재 적용으로 열교환 효율 극대화 ● LEED 인증 ASHRAE Standard 90.1 에너지 효율 충족 ● 저소음, 저진동 구현 내부 장착된 팬 및 구동부, 저중심 설계 ● 고성능 부식방지 솔루션 Steel 케이싱 포스코社 PosMAC™ 강판 + PE 분체 도장 F.R.P. 케이싱 내식성 강화 F.R.P. ● 미국 MOORE社 고효율 고신뢰성 Axial fan 고효율 Airfoil Type Fan 고객 요구와 현장 여건을 반영한 최적 Fan Selection Super Low Noise 적용 가능 Data Sheet 및 Dynamic Balancing Report 제출 가능 고효율, 고신뢰성 Airfoil Fan 고효율 일체형 복합 충진재 냉각탑 내구성은 기본, CTI 인증 성능을 바탕으로 안정되고 효율적인 설비관리를 제공합니다. 특장점 3 ● 냉각 용량 기준 일체형 복합 충진재 Louver, Fill, Eliminator 일체형 Aerodynamic Design 정압 손실 최소화를 통한 Fan 동력 저감 ASTM E84 Class A, Embossed PVC 원단 상하 물결형 충진재로 열교환 효율 극대화 ※ CTI 열성능 인증 CTI Cooling Technology Institute Certifcate Program을 통해 제품의 설계 성능에 대한 검증과 성능 품질을 보장하고 있습니다. CTI Certifcate Program은 CTI STD-201에 따른 CTI LISENCED TEST AGENCY의 엄격한 테스트를 거쳐 제조사의 제품에 대한 열성능을 검증하고 사용자에게 설계 열성능을 보증해 주는프로그램입니다.

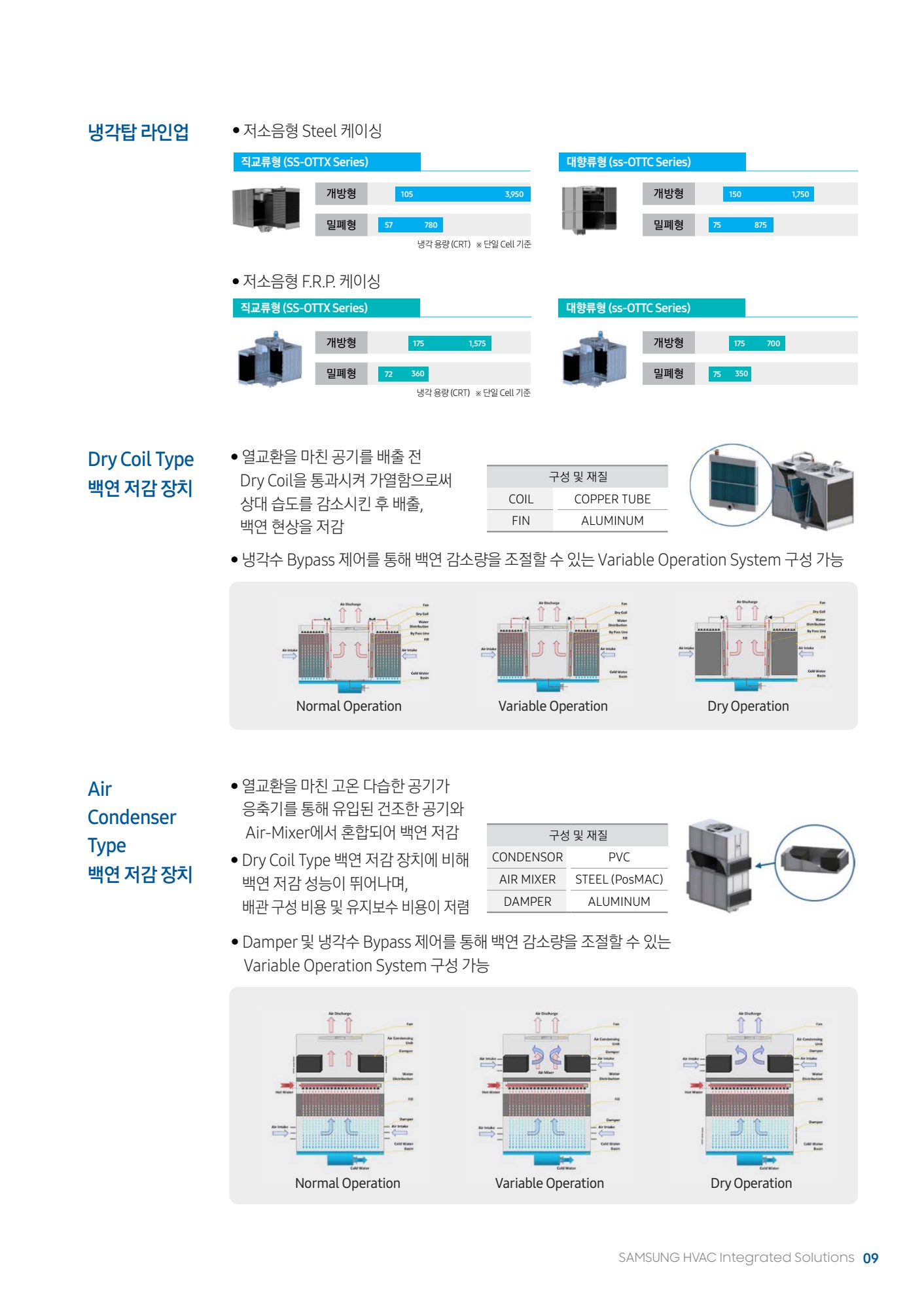

9페이지 내용 : SAMSUNG HVAC Integrated Solutions 09 Dry Coil Type 백연 저감 장치 Air Condenser Type 백연 저감 장치 ● 저소음형 Steel 케이싱 ● 저소음형 F.R.P. 케이싱 ● 열교환을 마친 공기를 배출 전 Dry Coil을 통과시켜 가열함으로써 상대 습도를 감소시킨 후 배출, 백연 현상을 저감 ● 열교환을 마친 고온 다습한 공기가 응축기를 통해 유입된 건조한 공기와 Air-Mixer에서 혼합되어 백연 저감 ● Dry Coil Type 백연 저감 장치에 비해 백연 저감 성능이 뛰어나며, 배관 구성 비용 및 유지보수 비용이 저렴 ● 냉각수 Bypass 제어를 통해 백연 감소량을 조절할 수 있는 Variable Operation System 구성 가능 ● Damper및 냉각수 Bypass 제어를 통해 백연 감소량을 조절할 수 있는 Variable Operation System 구성 가능 냉각 용량 CRT ※ 단일 Cell 기준 냉각 용량 CRT ※ 단일 Cell 기준 구성 및 재질 COIL COPPER TUBE FIN ALUMINUM 구성 및 재질 CONDENSOR PVC AIR MIXER STEEL PosMAC DAMPER ALUMINUM 개방형 밀폐형 개방형 밀폐형 개방형 밀폐형 개방형 밀폐형 직교류형 SS-OTTX Series 직교류형 SS-OTTX Series 대향류형 ss-OTTC Series 대향류형 ss-OTTC Series 105 175 150 175 57 72 75 75 3,950 1,575 1,750 700 780 360 875 350 Normal Operation Normal Operation Variable Operation Variable Operation Dry Operation Dry Operation 냉각탑라인업
