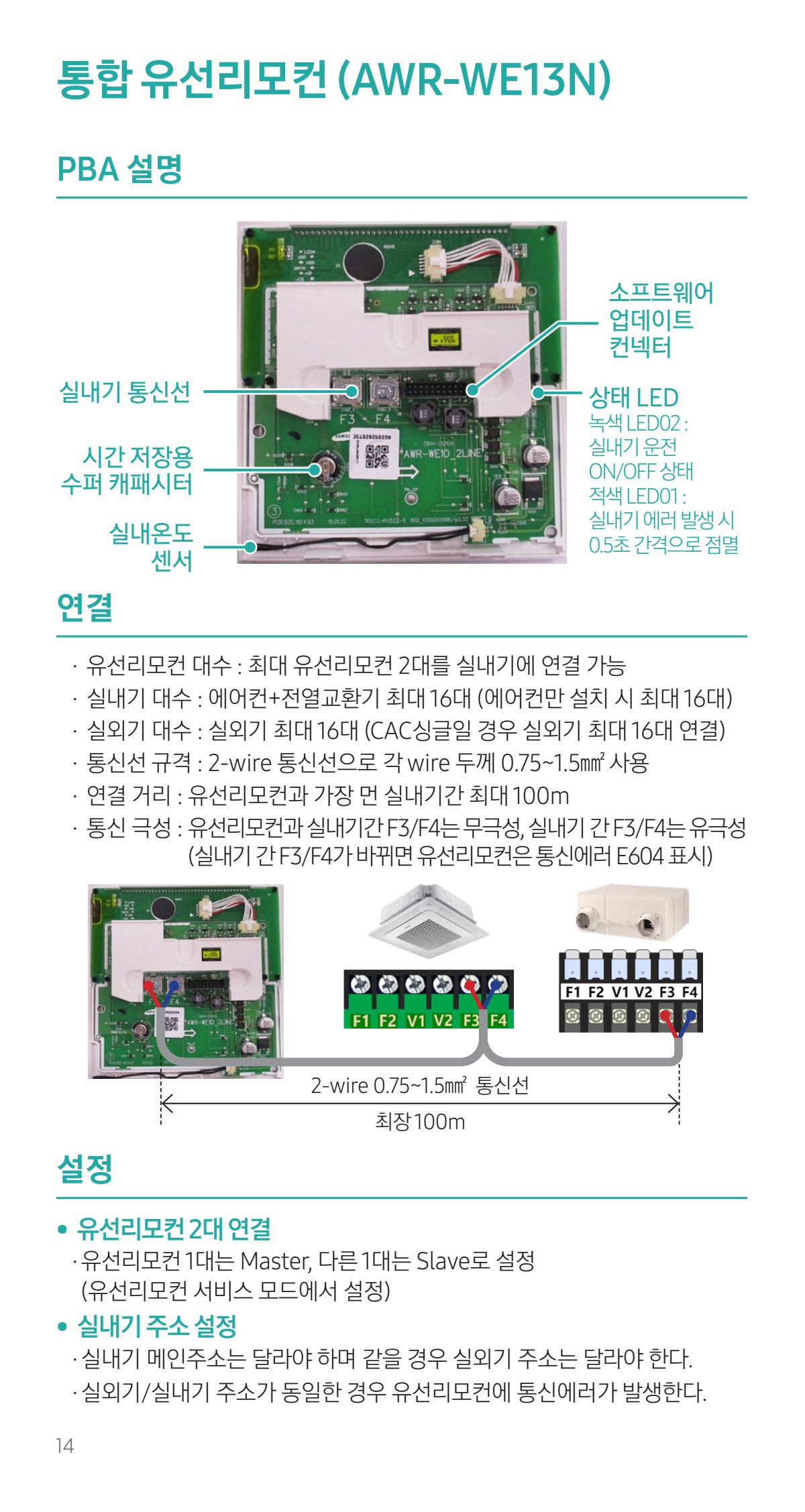

14페이지 내용 : 14 PBA 설명 연결 · 유선리모컨 대수 최대 유선리모컨 2대를 실내기에 연결 가능 · 실내기 대수 에어컨+전열교환기 최대 16대 에어컨만 설치 시 최대 16대 · 실외기 대수 실외기 최대 16대 CAC싱글일 경우 실외기 최대 16대 연결 · 통신선 규격 2-wire 통신선으로 각 wire 두께 0.751.5㎟ 사용 · 연결 거리 유선리모컨과 가장 먼 실내기간 최대 100m · 통신 극성 유선리모컨과실내기간F3/F4는무극성,실내기간F3/F4는 유극성 실내기 간F3/F4가 바뀌면 유선리모컨은 통신에러E604 표시 실내기 통신선 소프트웨어 업데이트 컨넥터 실내온도 센서 상태 LED 녹색LED02 실내기운전 ON/OFF상태 적색LED01 실내기에러발생시 0.5초간격으로점멸 시간 저장용 수퍼 캐패시터 • 유선리모컨 2대연결 · 유선리모컨 1대는 Master, 다른 1대는 Slave로 설정 유선리모컨 서비스 모드에서 설정 • 실내기주소설정 · 실내기 메인주소는 달라야 하며 같을 경우 실외기 주소는 달라야 한다. · 실외기/실내기 주소가 동일한 경우 유선리모컨에 통신에러가 발생한다. 설정 최장 100m 2-wire 0.751.5㎟ 통신선 통합 유선리모컨 AWR-WE13N

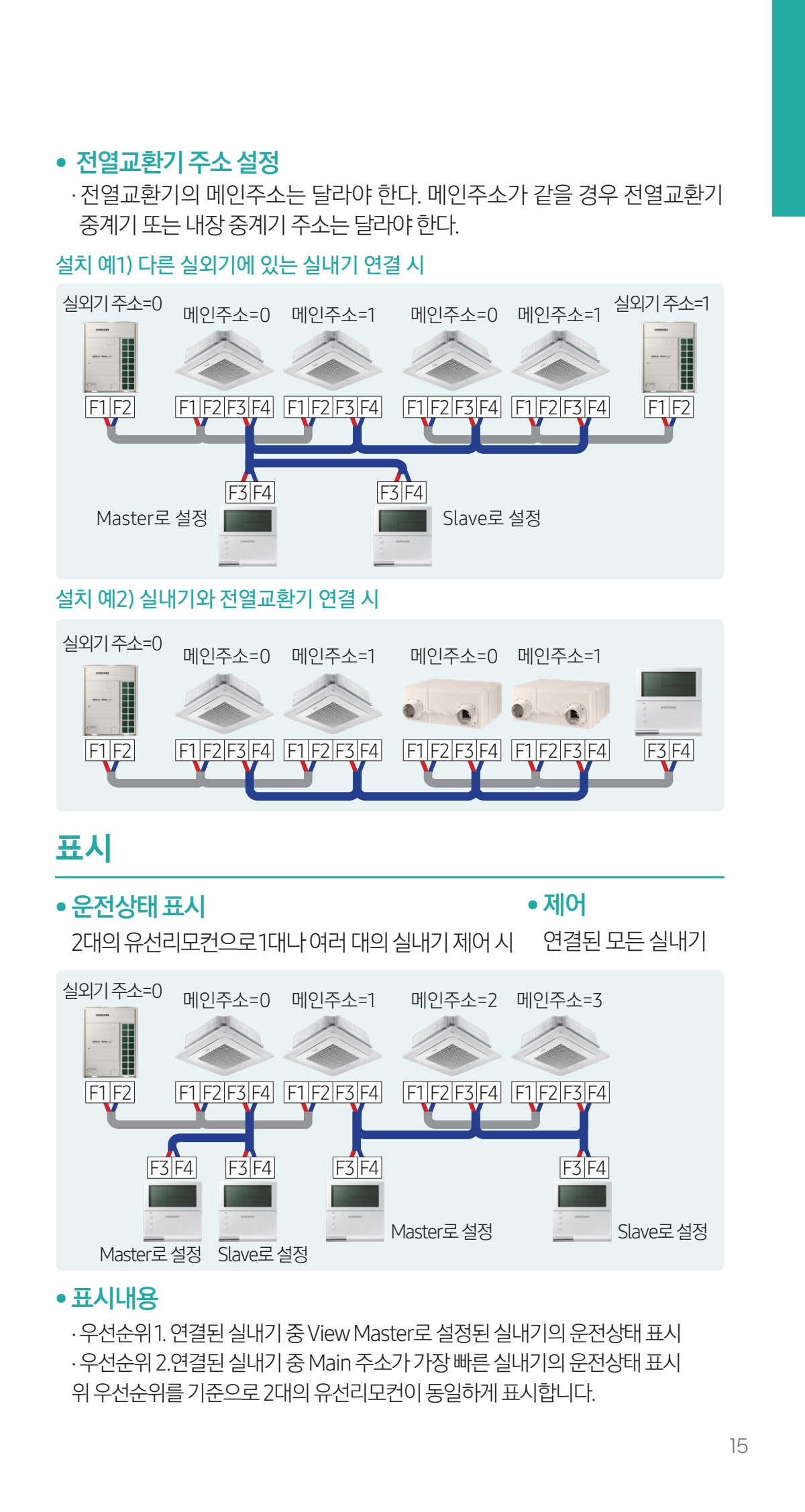

15페이지 내용 : 15 • 전열교환기주소설정 · 전열교환기의 메인주소는 달라야 한다. 메인주소가 같을 경우 전열교환기 중계기또는 내장 중계기 주소는달라야 한다. 표시 2대의유선리모컨으로1대나여러대의실내기제어시 • 운전상태표시 • 제어 연결된 모든 실내기 • 표시내용 ·우선순위1. 연결된 실내기 중ViewMaster로 설정된 실내기의 운전상태표시 ·우선순위2.연결된 실내기 중Main 주소가 가장 빠른 실내기의 운전상태표시 위우선순위를 기준으로2대의 유선리모컨이 동일하게 표시합니다. Master로 설정 Master로설정 Master로설정 Slave로설정 Slave로 설정 Slave로설정 실외기주소=0 실외기주소=0 실외기주소=1 메인주소=0 메인주소=0 메인주소=0 메인주소=2 메인주소=1 메인주소=1 메인주소=1 메인주소=3 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F3 F4 F3 F4 F3 F4 F3 F4 F3 F4 F3 F4 F1 F2 F1 F2 F1 F2 실외기주소=0 메인주소=0 메인주소=1 메인주소=0 메인주소=1 설치 예2 실내기와 전열교환기 연결 시 F1 F2 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F1 F2 F3 F4 F3 F4 설치 예1 다른 실외기에 있는 실내기 연결시
