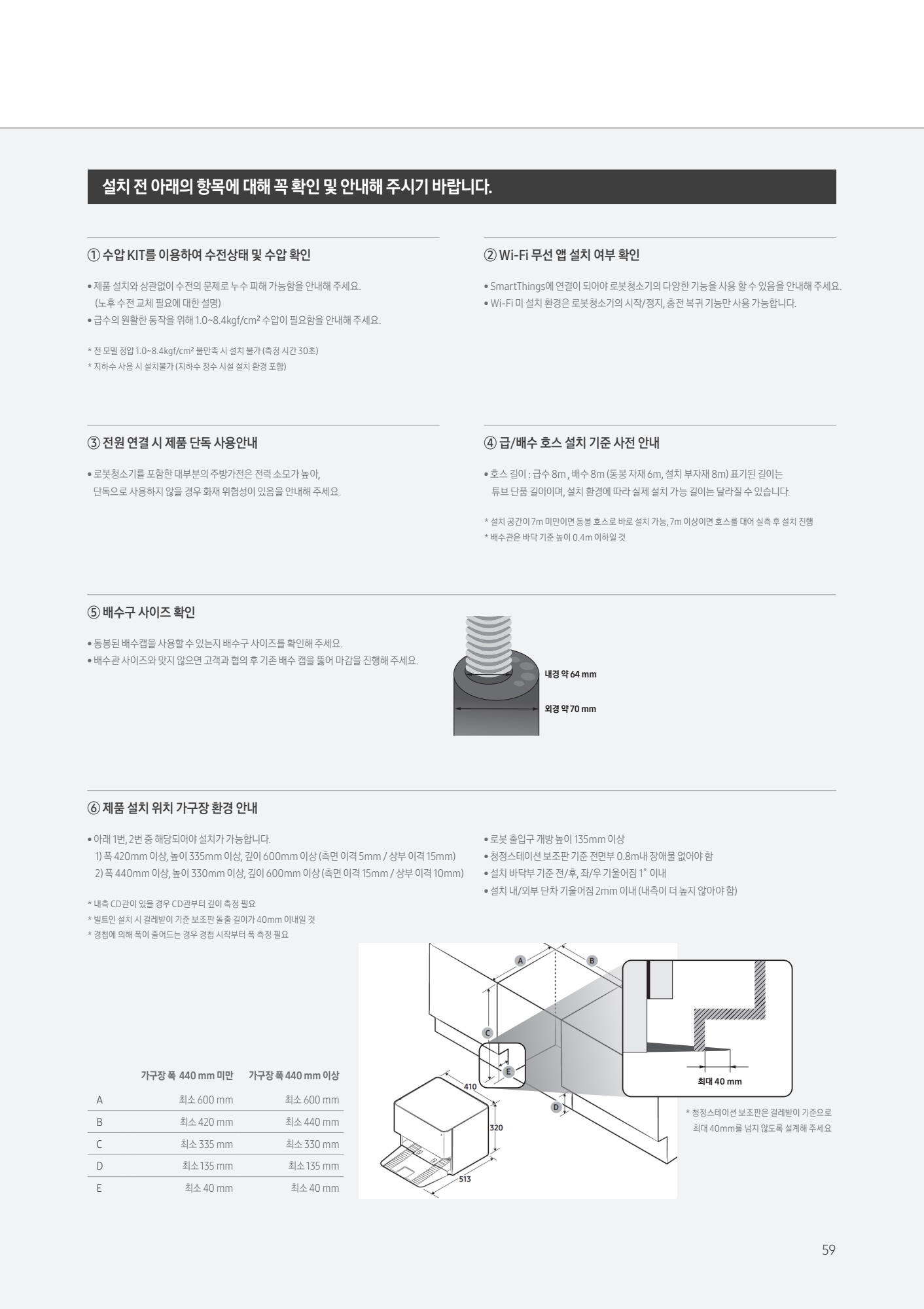

59페이지 내용 : 59 • 제품 설치와 상관없이 수전의 문제로 누수 피해 가능함을 안내해 주세요. 노후 수전 교체 필요에 대한 설명 • 급수의 원활한 동작을 위해 1.08.4kgf/cm² 수압이 필요함을 안내해 주세요. • SmartThings에 연결이 되어야 로봇청소기의 다양한 기능을 사용 할 수 있음을 안내해 주세요. • Wi-Fi 미 설치 환경은 로봇청소기의 시작/정지, 충전 복귀 기능만 사용 가능합니다. • 로봇청소기를 포함한 대부분의 주방가전은 전력 소모가 높아, 단독으로 사용하지 않을 경우 화재 위험성이 있음을 안내해 주세요. • 호스길이 급수 8m , 배수 8m 동봉 자재 6m, 설치 부자재 8m 표기된길이는 튜브 단품길이이며, 설치 환경에 따라 실제 설치 가능길이는 달라질 수 있습니다. • 동봉된 배수캡을 사용할 수 있는지 배수구 사이즈를 확인해 주세요. • 배수관 사이즈와 맞지 않으면 고객과협의 후 기존 배수캡을뚫어 마감을 진행해 주세요. • 아래 1번, 2번 중 해당되어야 설치가 가능합니다. 1 폭 420mm 이상, 높이 335mm 이상,깊이 600mm 이상 측면 이격 5mm 상부 이격 15mm 2 폭 440mm 이상, 높이 330mm 이상,깊이 600mm 이상 측면 이격 15mm 상부 이격 10mm • 로봇 출입구 개방 높이 135mm 이상 • 청정스테이션 보조판 기준 전면부 0.8m내 장애물 없어야 함 • 설치 바닥부 기준 전/후, 좌/우 기울어짐 1˚ 이내 • 설치 내/외부 단차 기울어짐 2mm 이내 내측이 더 높지 않아야 함 설치 전 아래의 항목에 대해 꼭 확인 및 안내해 주시기 바랍니다. ① 수압 KIT를 이용하여 수전상태 및 수압 확인 ② Wi-Fi 무선 앱 설치 여부 확인 ③ 전원 연결 시 제품 단독 사용안내 ④ 급/배수 호스 설치 기준 사전 안내 ⑤ 배수구 사이즈 확인 ⑥ 제품 설치 위치 가구장 환경 안내 * 전 모델 정압 1.08.4kgf/cm² 불만족 시 설치 불가 측정 시간 30초 * 지하수 사용 시 설치불가 지하수 정수 시설 설치 환경 포함 * 설치 공간이 7m 미만이면 동봉 호스로 바로 설치 가능, 7m 이상이면 호스를 대어 실측 후 설치 진행 * 배수관은 바닥 기준 높이 0.4m 이하일 것 * 내측 CD관이 있을 경우 CD관부터 깊이 측정 필요 * 빌트인 설치 시 걸레받이 기준 보조판 돌출 길이가 40mm 이내일 것 * 경첩에 의해 폭이 줄어드는 경우 경첩 시작부터 폭 측정 필요 * 청정스테이션 보조판은 걸레받이 기준으로 최대 40mm를 넘지 않도록 설계해 주세요 가구장 폭 440 mm 미만 가구장 폭 440 mm 이상 A 최소 600 mm 최소 600 mm B 최소 420 mm 최소 440 mm C 최소 335 mm 최소 330 mm D 최소 135 mm 최소 135 mm E 최소 40 mm 최소 40 mm 최대 40 mm !# !#$$ $ # %&#$$ 내경 약 64 mm 외경 약 70mm
